Transporte de Material Catódico Terciario y Sistemas Neumáticos: Guía Técnica para la Industria de Baterías de Litio

El desarrollo acelerado de la movilidad eléctrica y el almacenamiento de energía ha impulsado una demanda sin precedentes de materiales catódicos de alto rendimiento. Entre ellos, los materiales catódicos ternarios (NCM, NCA, LMO-NMC, entre otros) se han consolidado como la opción predominante en baterías de iones de litio para vehículos eléctricos y sistemas de almacenamiento a gran escala. Sin embargo, la manipulación, el transporte y la dosificación de estos polvos finos, reactivos y con alta densidad aparente presentan desafíos técnicos significativos. Un sistema neumático de transporte bien diseñado no solo garantiza la integridad del material, sino que también optimiza la eficiencia de la producción, reduce la contaminación cruzada y minimiza los riesgos de seguridad. En este artículo, exploraremos en profundidad los principios, componentes, criterios de selección y mejores prácticas para el transporte neumático de materiales catódicos ternarios, ofreciendo una guía práctica para ingenieros de proceso, gerentes de planta y responsables de adquisiciones en la industria de baterías.

El proceso de fabricación de cátodos ternarios implica etapas críticas como la mezcla, el recubrimiento, el secado y la calcinación. Antes de estas fases, el material en polvo debe ser transferido desde almacenes, silos o big bags hasta los equipos de dosificación. Las propiedades físicas y químicas de estos polvos —como la alta humectabilidad, la tendencia a la aglomeración, la abrasividad moderada y la sensibilidad a la humedad— exigen un sistema de transporte que mantenga la estabilidad del flujo, evite la segregación por tamaño de partícula y prevenga la degradación del material. Los sistemas neumáticos de fase diluida o fase densa, según la aplicación, ofrecen soluciones robustas cuando se configuran adecuadamente. En este contexto, Haide Polvos ha desarrollado una línea especializada de equipos y soluciones llave en mano que combinan décadas de experiencia en manejo de sólidos con las exigencias específicas del sector de baterías.

Principios Fundamentales del Transporte Neumático para Polvos Catódicos

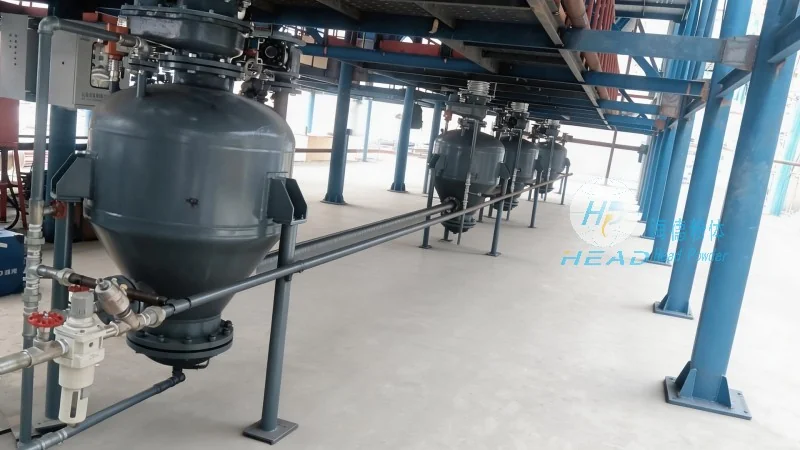

El transporte neumático se basa en el movimiento de partículas sólidas suspendidas en una corriente de gas (aire comprimido, nitrógeno u otros gases inertes). Existen dos regímenes principales: fase diluida y fase densa. En fase diluida, las partículas viajan a altas velocidades (15–30 m/s) con una relación de sólido a gas baja; este método es simple y económico, pero puede generar mayor desgaste en tuberías y degradación de partículas frágiles. En cambio, la fase densa opera a velocidades reducidas (1–8 m/s) con una alta concentración de sólidos, minimizando la abrasión y la rotura de partículas, ideal para materiales catódicos que requieren preservar su morfología y distribución granulométrica.

Para materiales catódicos ternarios, la fase densa es generalmente la opción recomendada cuando se necesita transporte a distancias medias (hasta 100 metros) con caudales controlados. El sistema puede configurarse como transporte por presión positiva (soplante o compresor) o por vacío (venturi o bomba de vacío). La selección depende de la distancia, la altura, la naturaleza del material y los requisitos de higiene. En aplicaciones donde el material es sensible a la oxidación o a la humedad, se utilizan gases inertes como nitrógeno para evitar reacciones no deseadas.

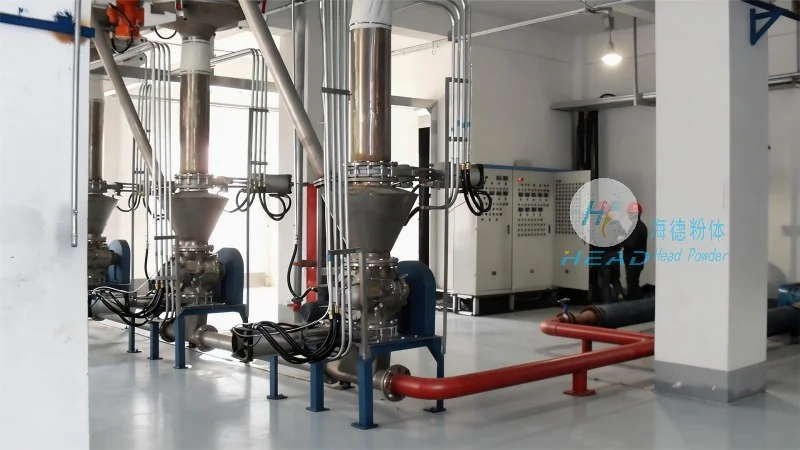

Componentes Clave de un Sistema Neumático para Materiales Ternarios

Un sistema completo de transporte neumático para polvos catódicos incluye varios subsistemas interconectados. A continuación, se detallan los componentes esenciales y sus consideraciones técnicas:

• Punto de alimentación (silo, big bag, tolva): Debe estar equipado con dispositivos de descarga asistida (vibradores, agitadores, fluidización) para garantizar un flujo constante y evitar obstrucciones. La hermeticidad es crucial para evitar la entrada de humedad.
• Válvula rotativa o alimentador de tornillo: Regula la entrada de material al conducto neumático. Para polvos cohesivos, se recomiendan rotores sellados con juntas especiales y recubrimientos antiadherentes.
• Generador de flujo (soplante, compresor, eyector): Proporciona la energía para mover el material. Los soplantes de lóbulos son comunes para fase diluida; los compresores de tornillo o pistón se emplean en fase densa de alta presión.
• Tuberías y codos: Deben fabricarse en acero inoxidable con acabado interior pulido (Ra ≤ 0.8 µm) para minimizar la fricción y la acumulación de polvo. Los codos de radio largo reducen la erosión y la degradación del producto.
• Separador (ciclón, filtro de mangas, filtro de cartucho): Al final del trayecto, el material se separa del gas. Los filtros de mangas con limpieza por pulso reverso son estándar, con eficiencia de captura superior al 99,9% para partículas finas.
• Sistema de control y automatización: Incluye sensores de presión, caudal, nivel y temperatura, integrados en un PLC que permite monitorear y ajustar parámetros en tiempo real, garantizando repetibilidad y trazabilidad del proceso.

En los proyectos desarrollados por Haide Polvos, se incorporan además sistemas de inertización con nitrógeno, válvulas de seguridad contra sobrepresión y puntos de muestreo para control de calidad, adaptándose a los protocolos de fabricación de baterías de grado industrial.

Criterios de Selección y Dimensionamiento del Sistema

Elegir el sistema neumático adecuado para materiales catódicos ternarios implica evaluar múltiples variables. Las más críticas son:

• Propiedades del material: Densidad aparente (0.8–1.5 g/cm³ típica para NCM), distribución de tamaño de partícula (D50 entre 5 y 20 µm), ángulo de reposo (30°–50°), higroscopicidad y contenido de humedad inicial.
• Distancia y trazado: Longitud horizontal y vertical, número de codos, cambios de dirección. Cada codo equivale a 3–5 metros lineales adicionales de pérdida de carga.
• Caudal requerido: Expresado en kg/h o toneladas por día. Para líneas de producción de cátodos, los caudales pueden variar desde 100 kg/h hasta 5.000 kg/h o más.
• Relación de sólido-gas: En fase densa suele oscilar entre 10:1 y 30:1 (kg material / kg gas), mientras que en fase diluida es de 1:1 a 5:1. Una relación más alta reduce el consumo energético pero aumenta el riesgo de bloqueos.
• Condiciones ambientales y de seguridad: La atmósfera debe controlarse para evitar acumulación de polvo combustible. Los polvos catódicos son combustibles en ciertas concentraciones (límite inferior de explosividad típico 60–120 g/m³). Se requieren sistemas de ventilación, detección de chispas y supresión de explosiones.

El dimensionamiento se realiza mediante software de simulación CFD (Dinámica de Fluidos Computacional) estacionario, seguido de pruebas de laboratorio con el material real. Haide Polvos cuenta con un laboratorio de pruebas donde se evalúa la fluidez, la velocidad de sedimentación y la abrasividad de la muestra del cliente, permitiendo garantizar el rendimiento del diseño antes de la fabricación.

Desafíos Comunes y Soluciones Técnicas en el Transporte de Material Catódico

La experiencia en múltiples instalaciones ha identificado varios problemas recurrentes. Uno de ellos es la segregación por tamaño: cuando el material se transporta en fase diluida, las partículas más finas tienden a viajar más rápido, alterando la homogeneidad del producto final. La solución es operar en régimen de fase densa con velocidades de transporte inferiores a 5 m/s, o emplear un diseño de tubería con caída uniforme.

Otro desafío es la acumulación de estática, que provoca adherencias en las paredes de la tubería y descargas electrostáticas peligrosas. Se recomienda el uso de tuberías conductoras con puesta a tierra, humidificación controlada del gas portante (humedad relativa entre 30% y 60%) y, en casos extremos, la adición de agentes antiestáticos aprobados para grado batería.

La degradación de partículas es crítica para la calidad del cátodo. Ensayos comparativos muestran que la fase densa reduce la rotura de partículas en un 40–70% frente a la fase diluida. Además, la selección de codos de radio grande (R ≥ 10 diámetros de tubería) y revestimientos de goma o cerámica en los puntos de impacto prolonga la vida útil del equipo y preserva la morfología del polvo.

Finalmente, el control de humedad es imperativo. La exposición del NCM al vapor de agua puede generar hidróxidos de litio que afectan el rendimiento electroquímico. El sistema neumático debe operar con gas seco (punto de rocío ≤ -40 °C) y todas las conexiones deben ser estancas. Haide Polvos integra secadores de aire comprimido y purgadores automáticos en sus diseños estándar.

Tendencias Tecnológicas y Perspectivas para 2026

El mercado global de sistemas neumáticos para materiales de baterías de litio crece a una tasa anual compuesta de aproximadamente el 8–12%, impulsado por la expansión de gigafactorías en Europa, Norteamérica y Asia. Para 2026, se espera que las exigencias de sostenibilidad y eficiencia energética impulsen tres tendencias clave:

• Transporte con gases inertes recirculados: Sistemas cerrados que recuperan y reutilizan nitrógeno o argón, reduciendo el consumo de gas hasta en un 50% y minimizando las emisiones.
• Digitalización y mantenimiento predictivo: Sensores IoT integrados que monitorean vibraciones, temperatura y presión en tiempo real, alimentando modelos de machine learning para predecir atascos y desgaste.
• Modularización y estandarización: Subunidades preensambladas que permiten una instalación rápida y una ampliación progresiva de la capacidad de producción, alineadas con las metodologías Lean manufacturing.

Asimismo, las normativas de seguridad como la NFPA 652 (Estándar para la gestión de polvos combustibles) y la ATEX 2014/34/UE son cada vez más estrictas. Los sistemas neumáticos para materiales catódicos deben cumplir con clasificaciones de zonas (Zona 20, 21, 22) y contar con certificación de equipos Ex. Haide Polvos ofrece asesoría en compliance normativo y diseño de sistemas a prueba de explosiones, basándose en estudios de análisis de riesgos (HAZOP) para cada instalación.

Casos de Aplicación y Experiencia en Campo

Uno de los proyectos más representativos de Haide Polvos fue el diseño e instalación de un sistema de transporte neumático en fase densa para una planta de producción de NCM811 en el norte de España. El sistema transportaba 1.200 kg/h de polvo catódico desde un silo de 50 m³ hasta una línea de mezcla, a una distancia de 45 metros con 6 codos. Se utilizó aire comprimido seco con un compresor de tornillo de 75 kW y un filtro de mangas de 24 bolsas. Los resultados mostraron una variación de caudal inferior al ±2%, una degradación de partículas por debajo del 0,5% (medida por granulómetro láser) y cero paradas no programadas durante los primeros 12 meses de operación. La eficiencia energética alcanzó los 0,08 kWh por kg transportado, un valor competitivo frente a los 0,12 kWh/kg promedio del sector.

Otro caso relevante fue la implementación de un sistema de inertización con nitrógeno recirculado en una línea de producción de cátodos de alto níquel. El sistema redujo el consumo de nitrógeno de 80 Nm³/h a 35 Nm³/h, generando un ahorro anual de más de 50.000 euros en gas y evitando la emisión de 120 toneladas de CO₂ equivalente. La instalación incluyó sensores de oxígeno residual (< 2%) y válvulas de alivio de presión, cumpliendo con los requisitos ATEX Zona 21.

Estos ejemplos demuestran que la combinación de ingeniería a medida, pruebas con material real y componentes de alta calidad es la clave para lograr sistemas fiables y rentables. Cada planta presenta condiciones únicas, y solo un análisis detallado permite optimizar la relación costo-beneficio.

Selección del Proveedor: Factores a Considerar

Invertir en un sistema neumático para materiales catódicos es una decisión estratégica que impacta en la calidad del producto final y en la continuidad operativa. Al evaluar proveedores, se deben considerar aspectos como la experiencia documentada en el sector de baterías, la capacidad de realizar pruebas de validación con el material específico, la flexibilidad para adaptarse a cambios en el layout de la planta y la disponibilidad de servicio postventa local. Haide Polvos, con más de 15 años de trayectoria en el manejo de sólidos a granel, ha desarrollado una metodología de trabajo que abarca desde el estudio de viabilidad hasta la puesta en marcha y la formación del personal operativo. Su cartera de clientes incluye fabricantes de materiales activos para baterías en Europa, Asia y América.

Además, la compañía ofrece garantías de rendimiento contractuales, como el caudal nominal, la degradación máxima de partículas y el consumo energético, proporcionando una seguridad adicional al cliente. La integración de sistemas de control SCADA y la posibilidad de conexión con el MES (Manufacturing Execution System) de la planta permiten una trazabilidad completa del proceso. Para conocer más sobre las soluciones disponibles o solicitar una propuesta técnica personalizada, puede comunicarse con el equipo de ingeniería de Haide Polvos.

En conclusión, el transporte neumático de materiales catódicos ternarios es un campo altamente especializado que requiere un enfoque multidisciplinario: conocimiento de las propiedades del polvo, diseño de sistemas de fluidos, automatización y cumplimiento normativo. Un sistema bien dimensionado y ejecutado reduce los costos operativos, mejora la consistencia del producto y protege la inversión a largo plazo. La creciente demanda de baterías de alto rendimiento hace que la optimización de estos procesos sea más relevante que nunca. (咨询热线：156-6277-7102).

Para garantizar que su proyecto reciba la atención técnica que merece, no dude en contactar a los especialistas de Haide Polvos. Con una combinación de ingeniería avanzada, pruebas reales y compromiso con la calidad, podrá implementar un sistema de transporte neumático que cumpla con los estándares más exigentes de la industria de baterías de iones de litio.
